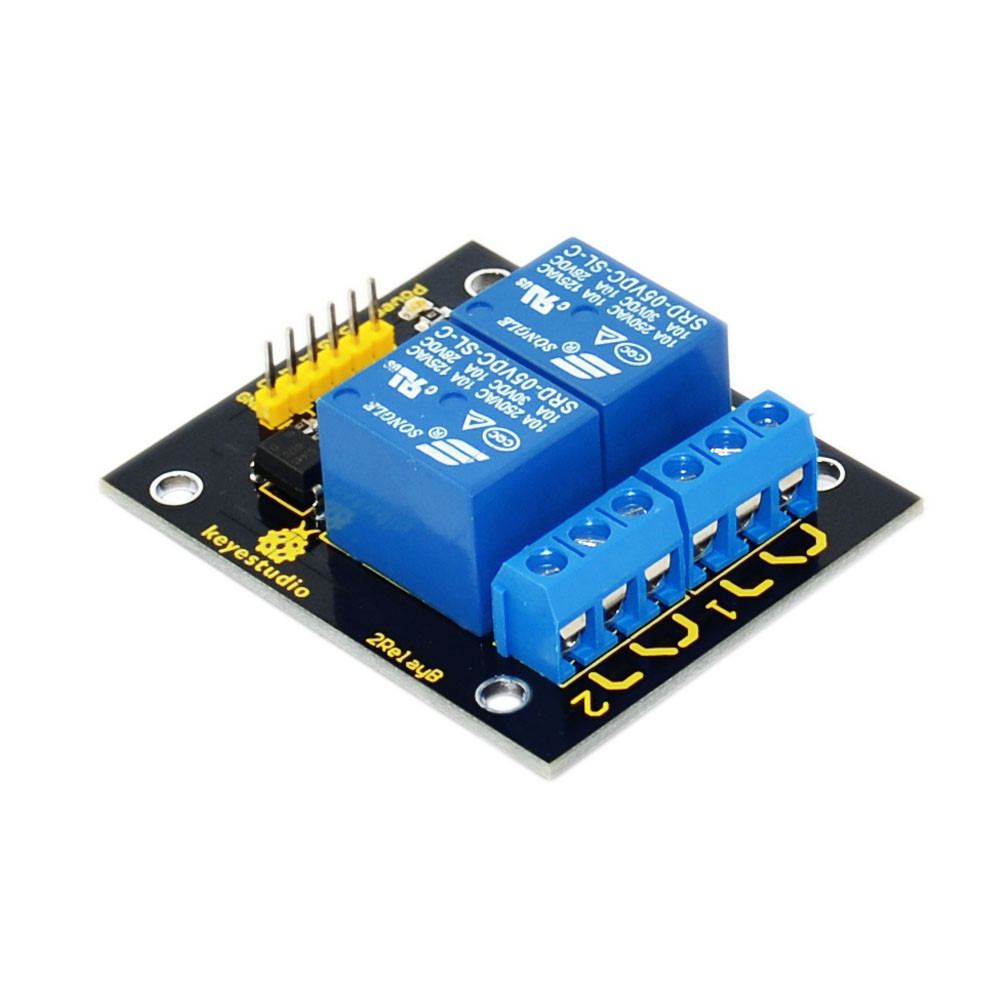

введение это реле модуль использует высокое качество реле с два входных канала и два выходных каналов. он может быть подключен к 250 В/10A AC элемента или 24 В/10A DC элемент максимум, таким образом, он может быть использован для управления освещением, двигатели и т. д.модульная конструкция позволяет легко подключить к Arduino платы расширения. состояние выхода реле показан на СВЕТОДИОД для удобства практического применения. спецификация

• управляющий сигнал: TTL напряжение
• номинальная нагрузка:
  10A 250VAC
  10A 125VAC
  10A 30DC
  10A 28VDC
• номинальная Через ток: 10A (NO) 5А (NC)
• макс Коммутируемое Напряжение: 250VAC 30VDC
• контакт время срабатывания: < 10 мс

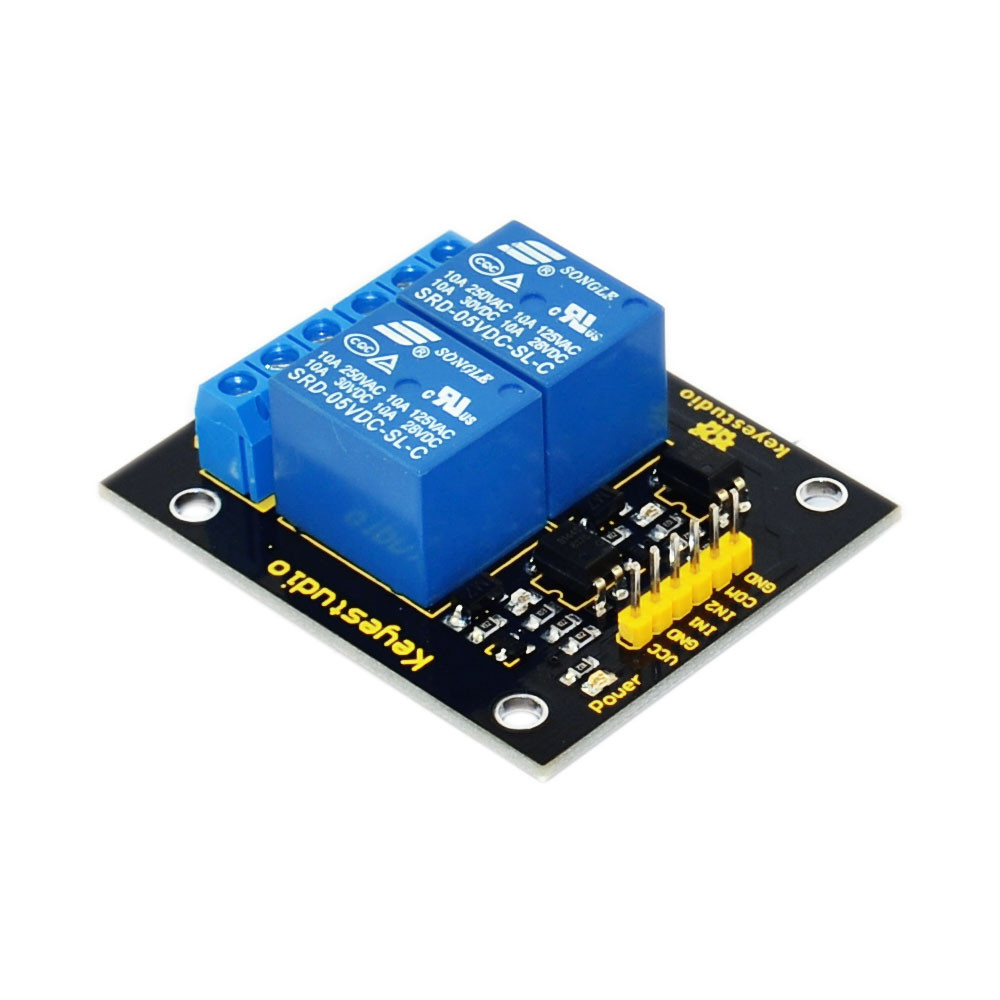

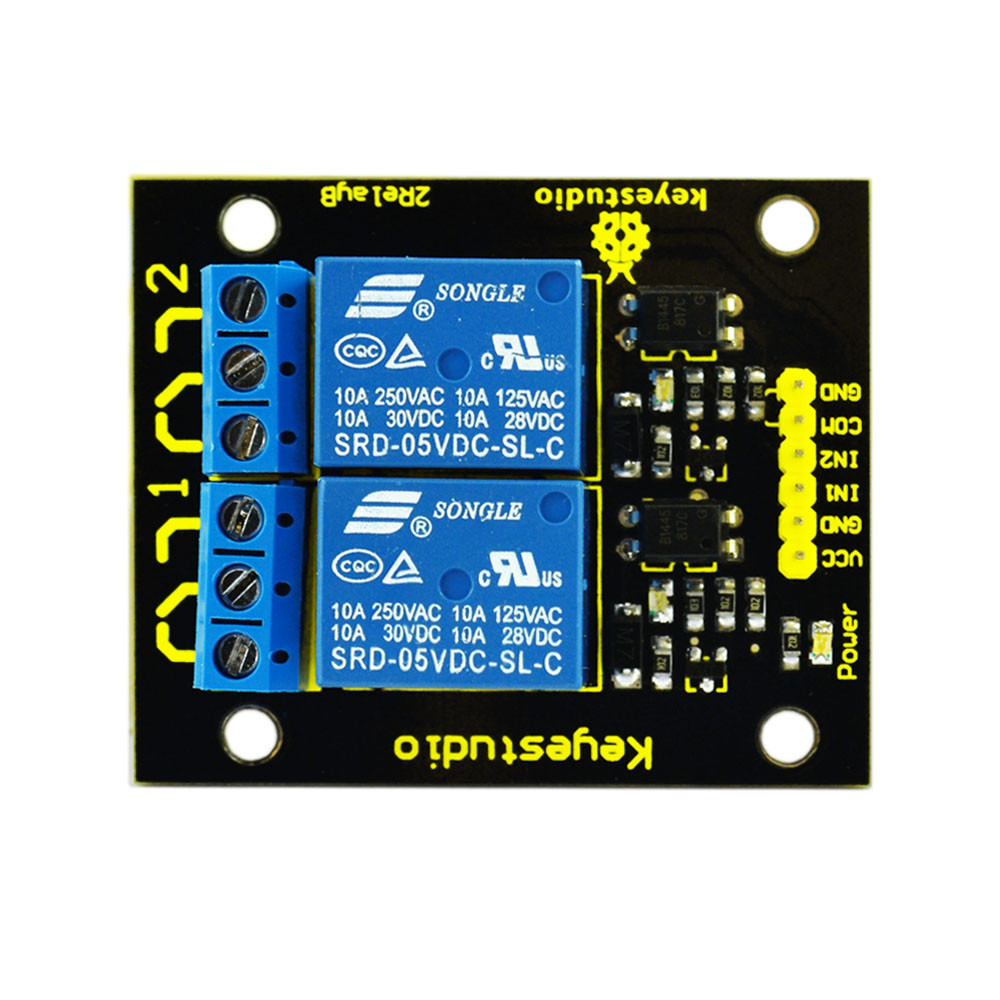

• определение модуль контакты:
  Pin 1-Контактный 2 —- Контроля конец
  питания (VCC)
  земля (GND)

пример кода:внутр БАЗА = 2;//I/O контактный подключен к первое релевнутр NUM = 2;//общее количество всех реленедействительными установки (){ для (int = БАЗЫ; i < БАЗА + NUM; я + +){ pinMode (я, ВЫХОД);//установить цифрового Ввода/вывода, как выход} } недействительными петля (){ для (int = БАЗЫ; i < БАЗА + NUM; я + +){ digitalWrite (я, LOW);//установить цифрового Ввода/вывода, как » низкий «, т. е. выключения реле постепеннозадержка (200);//задержка} для (int = БАЗЫ; i < БАЗА + NUM; я + +){ digitalWrite (я, HIGH);//установить цифрового Ввода/вывода, как » низкий «, т. е. включение реле постепеннозадержка (200);//задержка} }
