Мкс TB6600
Обзор
Высокая производительность, экономически эффективным. Автоматическое простоя нынешнее сокращение. Напряжение питания до 45 В DC выходной ток до 4.5A. Может быть использован на пандусы (нужно мкс CD), мкс Gen и так далее.
Пакет:
1 шт. мкс TB6600 драйвер.
Вес нетто: 105 г (с радиатором)
Особенности
- ШИМ измельчитель типа однокристальный биполярного синусоидального микро-шаг Драйвер шагового двигателя.
- BiCD 0.13 (50 В) процесс, Нижняя рон: 0.4 Ω (тип.).
- Выход Выдерживаемое напряжение VCC = 50 В.
- Выходной ток: Iout = 5.0 (Абсолютные максимальные ограничения, Пик, В течение 100 мс); Iout = 4.5 (Рабочий диапазон, . Значение); более шаговыми двигателями
- Тепловая закрыли (тсд) защиту.
- ПОД НАПРЯЖЕНИЕ блокировки (логика чувствительности по усредненному току).
- Перегрузки по току обнаружения (исд) защиты.
- Двойной Входной порт: анти-реверс структура IDC haeder (8pin Симметричный вход) и ht-396-4pin ввода (костюм для diy).
- Бесступенчато Регулируемый источник опорного напряжения.
- Совместимость ЧПУ шагового двигателя.
- Предлагаем решения для изменения ваших 3d-чпу для 3D принтер.
- Размер платы: 50.5*50 мм; перевозки 50*50*23 мм алюминиевый радиатор которые строят-в исправить отверстие и подключение отверстие.
- Авто половине текущего сохранения энергии.
- Фотоэлектрические изоляции используется в качестве входного порта, совместимых больше уровня.
- Программируемый микро-шаг 1/1, 1/2a, 1/2b, 1/4, 1/8, 1/16.
- Доступной цене.
Внимание: пожалуйста, Убедитесь в правильности подключения для питания, или чип будет сожжен

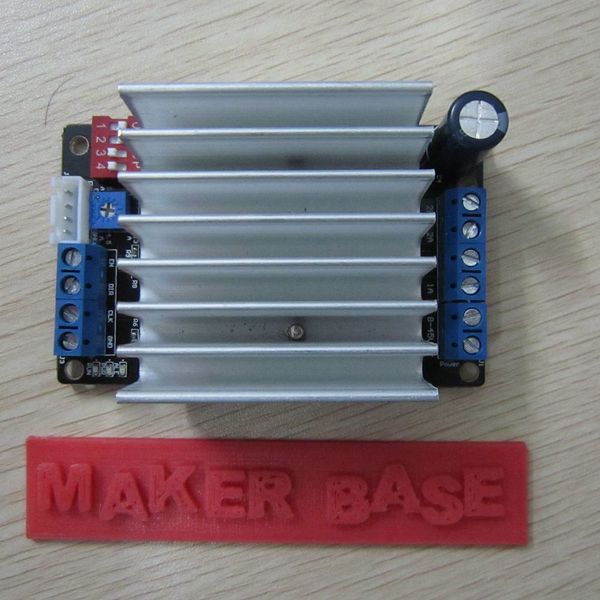

Мкс TB6600 доска

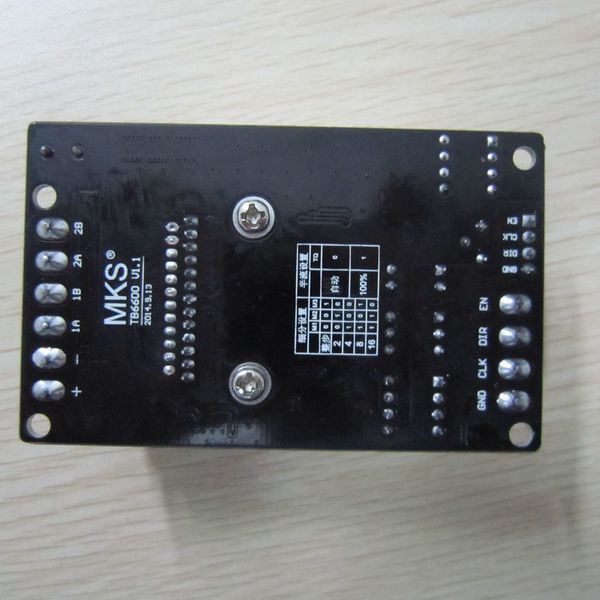

Мкс TB6600 назад

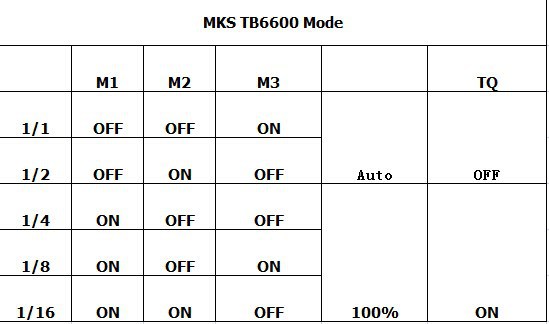

Настройки драйвера

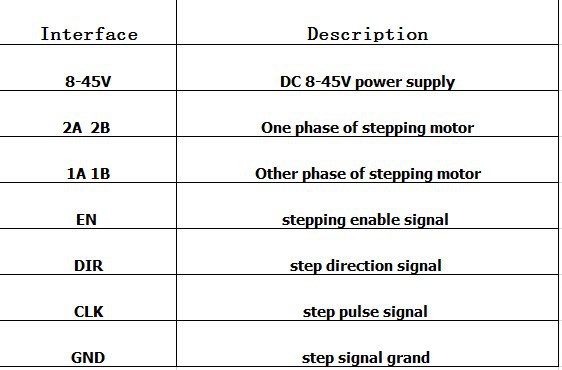

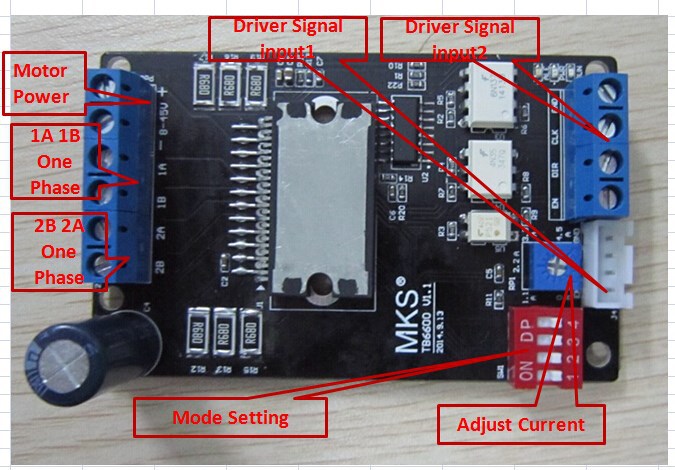

Мкс TB6600 разъем
Прямого подключения
Подключите с мкс CD

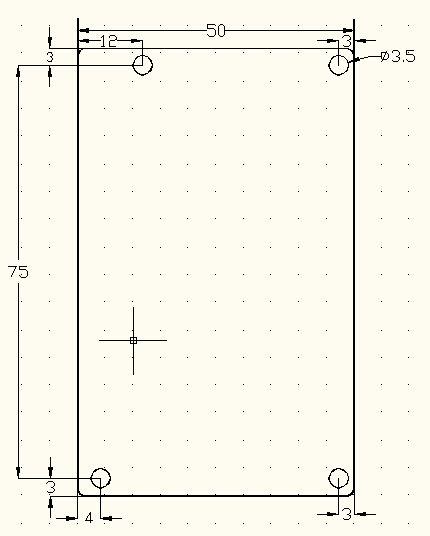

Мкс TB6600 Размер
